Building shading and energy saving

建筑遮阳与节能

北京大兴梨园60号院户外FTS天棚帘外遮阳系统节能效果实测

  • 1.检测方案

    为检测北京大兴梨园60号院阳光房外FTS天棚帘外遮阳系统的遮阳效果,分别在阳光房内顶部、中部、底部均匀布置温度测点,

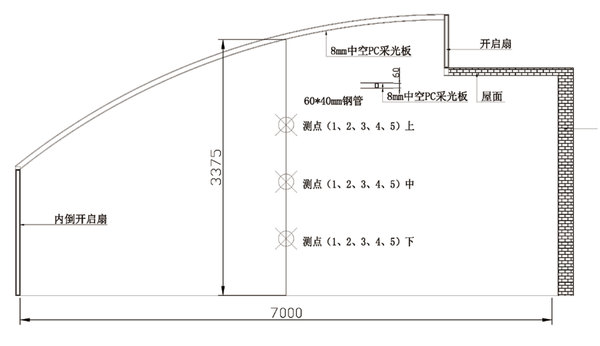

    同时在阳光房外布置室外温度测点、太阳辐照度测点进行测试;布点示意图请见下图

    阳光房外坡屋面最高位置上放置太阳辐射计,测试太阳辐照度,为温度测试及计算提供参考。

    阳光房外坡屋面底部位置的地方测试室外温度,作为室内温度分析的参考。

    室内将长度中线五等分,在每个等分点的垂直方向布置顶部、中部、底部三个温度测点,每个测点放置2个温度采集记录器;

    遮阳效果对比方式:相邻两天,在室外平均温度、辐照度基本一致的情况下,一天天棚帘全部打开,一天天天棚帘全部收回,对比室内温度变化


  • 2.检测结果

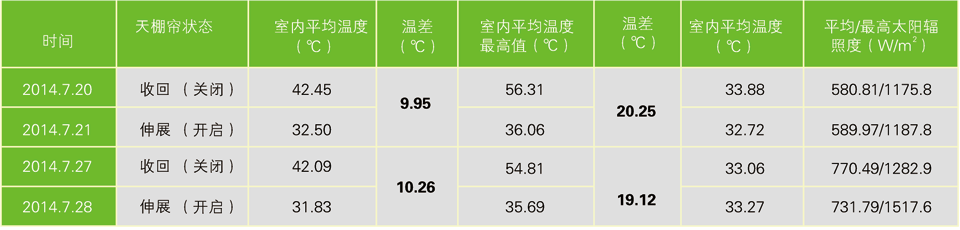

    在室外平均温度、室外辐照度基本一致的情况下选择相邻两天天棚帘分别伸展、收回的数据,对遮阳效果进行分析,室内温度对比,时间段为7:30-20:00,结果见下表:


  • 3.综合评价

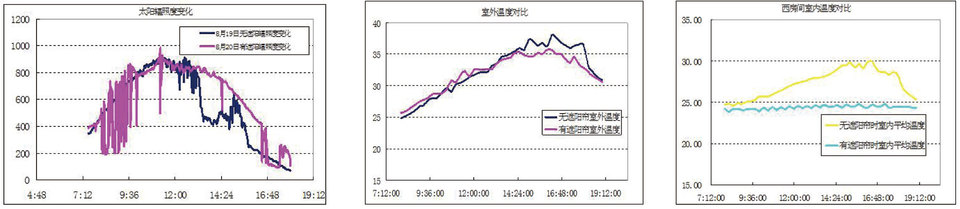

    1、阳光房使用天棚帘后,在相同天气条件下,室内平均温度降低10℃左右,室内最高温度降低20℃,温度及太阳辐照度对比图详见下图。

    2、阳光房使用天棚帘后,室内顶部、中部、底部温度低于不使用遮阳时,其中顶部温度降低幅度最大,温度对比详见下图。

    3、阳光房使用天棚帘后,室内垂直方向不同部位温度均匀度增加,室内温度均匀度较好,遮阳帘不但起到遮阳效果,还大大改善了室内热环境,详见下图不同温度对比图。

中间建筑西南窗外电动卷闸窗遮阳节能效果实测

  • 1.检测方案

    为检测中间建筑西南窗外卷闸窗系统的遮阳节能效果,分别在房间内顶部、中部、底部均匀布置温度测点,在空调上接入电表,同时在房间外布置室外温度

    测点、太阳辐照度测点进行测试。

    遮阳节能效果对比方式:相邻两天,在室外平均温度、太阳辐照度基本一致的情况下,一天卷闸窗全部打开,一天卷闸窗全部收回,对比室内温度变化;

    同时在保证房间室温为26度的前提下,跟踪记录卷闸窗开启和关闭两种情况下,空调温度和用电量。为保证测试准确性,每天上午7:30关闭所有门窗,

    保证室内温度变化不受影响,每天晚间19:30打开全部门窗通风,保证第二天室内温度变化不受当天室内蓄热影响。

  • 2.检测结果

    在室外平均温度、室外辐照度基本一致的情况下选择相邻两天卷闸窗分别伸展、收回时的数据,对遮阳效果进行分析,室内温度对比,时间段为7:30-20:00;

    同时控制室温均为26度,采集空调用电量,结果见下表:

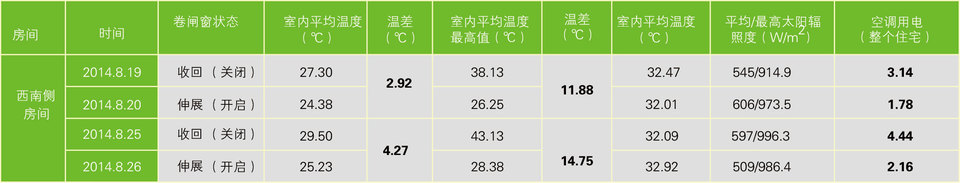

    室内平均温度 & 空调用电对比表

  • 3.综合评价

    西南向房间使用卷闸窗,在室外相同天气条件下,室内平均温度降低幅度明显,靠近外窗部位最高温度可降低12℃;从两对比较情况看,

    平均温度可降低3℃左右, 理论节电量30%;实际节电量分别为43%和51%。
